Díaz G. et al / Rev. Nutr. Clin. Metab. 2018;1(1):35-41.
Concordancia-conformidad entre los dinamómetros de mano Camry y Jamar en adultos
Concordance-conformity within Camry and Jamar hand dynamometers in adults
Gustavo Alfonso Díaz Muñoz1, Paola Callejas Martínez2,Vanessa Cuesta Malagón2,
Sandra Julieth Calvera Millán3.
Recibido: 17 de diciembre 2017. Aceptado para publicación: 1 de marzo 2018
https://doi.org/10.35454/rncm.v1n1.075
1 Instituto de Investigación en Nutrición, Genética y Metabolismo. Facultad de Medicina, Universidad El Bosque. Bogotá, D.C, Colombia.
2 Facultad de Medicina, Universidad El Bosque. Bogotá, D.C, Colombia.
3 Facultad de Enfermería, Universidad Nacional de Colombia. Bogotá, D.C, Colombia.
Correspondencia: Gustavo Alfonso Díaz Muñoz
email:ndgustavodiaz@gmail.com
Resumen
Introducción: la medición de la fuerza de agarre de la mano tiene utilidad en la práctica médica. Actualmente no existe un dinamómetro validado en población colombiana.
Objetivo: determinar la concordancia-conformidad del dinamómetro Camry en una población de adultos colombianos de 18 a 59 años.
Métodos: estudio transversal de concordancia, en hombres y mujeres de la comunidad universitaria entre 18 a 59 años de edad. Se midieron variables demográficas, de salud y antropométricas. La concordancia de los dinamómetros se evaluó con el coeficiente de correlación-concordancia de Lin (CCC) y gráficas Bland-Altman.
Resultados: participaron 90 personas, edad promedio de 36,4 años (+/-12,7) y 54,4 % fueron mujeres. La fuerza con el dinamómetro Jamar fue de 30,6 kg (+/-10,5) y con el dinamómetro Camry de 28,9kg (+/- 9,7), encontrándose una correlación alta entre los equipos (rho > 0,8 p< 0,001). El CCC fue significativo solo a nivel poblacional, en el grupo de edad de 40 - 59 y los límites de acuerdo con las gráficas Bland-Altman fueron estrechos.
Conclusión: el dinamómetro Camry no se puede intercambiar con el dinamómetro Jamar, sin embargo reporta valores cercanos, haciéndolo adecuado para usarse en la práctica médica.
Palabras clave (DeCS): fuerza de mano, extremidad superior, equipo ortopédico, estudios transversales.
Summary
Introduction: Measurement of hand grip strength is useful in the medical practice. Currently there is no validated dynamometer in the Colombian population.
Objective: To determine the concordance-conformity of Camry and Jamar hand dynamometers in a population of healthy adults aged from 18 to 59.
Methods: Cross-sectional concordance study in men and women from the university community, ranging from 18 to 59 years old. Demographic, health and anthropometric variables were measured. Concordance of the dynamometers was evaluated through the Lin concordance correlation coefficient (CCC) and Bland-Altman plots.
Results: Ninety subjects participated in this study, with an average age of 36.4 ± 12.7 years, of which 54.4% were women. Hand grip strength with the Jamar dynamometer was 30.6 kg ± 10.5, and with the Camry dynamometer, 28.9 ± 9.7 kg, where a strong correlation between both devices (rho > 0.8 p < 0.001) was found. CCC was only significant at the population level and for the age group between 40 – 59, and Bland-Altman plots had narrow limits of agreement.
Conclusion: The Camry dynamometer cannot be replaced with the Jamar dynamometer. However, it yields similar values, which makes it adequate for use within medical practice.
Keywords: (MeSH): Hand strength; Upper extremity; Orthopedic equipment; Cross-sectional studies.
Introducción
La dinamometría, fuerza de agarre o de prensión de la mano es el método por el cual se mide la función y fuerza muscular de las extremidades superiores y para su medición se emplea un dinamómetro de mano o hand dynamometer (1). La fuerza de agarre es de utilidad en diversas áreas de la salud para el diagnóstico de enfermedades y eficacia de tratamientos (2,3), puede medirse desde los cuatro años de edad (3,4) y es un método simple y recomendado para la evaluación de la función muscular en la práctica clínica (1) al ser influenciada por los sistemas neuronal, muscular y esquelético (3).
A pesar de sus ventajas, la medición de la fuerza de agarre no es rutinaria en el ámbito clínico, debido a: a) desconocimiento del procedimiento, b) dificultad en la elección del dinamómetro (2), c) costo elevado del equipo de referencia y d) alta disponibilidad de equipos económicos pero sin información de su validez.
Se dispone de múltiples dinamómetros, los cuales se diferencian en su mecanismo de medición y presentación de resultados. El dinamómetro hidráulico Jamar es el equipo reconocido y preferido para medir la fuerza de agarre (1,5), se ha asumido como el equipo gold standard o de referencia para la validación de otros dinamómetros y asociaciones como The American Society of Hand Therapists y The American Society for Surgery of the Hand lo han escogido para elaborar sus protocolos de medición de fuerza (1,4,5). Por otra parte, el dinamómetro digital Camry es un equipo nuevo y del cual no se dispone información sobre su intercambiabilidad con el equipo Jamar.
Además, cualquier medición en investigación debe realizarse con equipos apropiados y validados para dicho procedimiento, sin embargo, para el caso de la medición de fuerza de agarre, en múltiples investigaciones no sucedió así. Como caso están los estudios en Colombia de Ramos et al. (6) en población universitaria y el de Samper et al. (7) en adultos mayores, en los cuales se utilizó el dinamómetro Takey.
El dinamómetro Takey no puede ser intercambiado por el dinamómetro Jamar, lo cual fue descrito por Amaral, et al. (8), que evaluaron los CCI (coeficientes de correlación intraclase) entre el Jamar y Takey, encontrando que no eran estadísticamente significativos y los límites de acuerdo en las gráficas de Bland Altman fueron amplios.
Por último, en la búsqueda bibliográfica no se encontraron artículos de validación, comparación o concordancia entre los dinamómetros Camry y Jamar, por lo cual, el objetivo de esta investigación fue evaluar el grado de concordancia-conformidad del dinamómetro Camry en una población de adultos colombianos.
Materiales y Métodos
Diseño del estudio
Estudio transversal de concordancia-conformidad, en hombres y mujeres entre los 18 y 59 años de edad, que para el momento del estudio (agosto a septiembre de 2015) eran parte de la comunidad universitaria de la Universidad El Bosque.
Esta investigación involucró seres humanos, por lo que se dio cumplimiento a los principios éticos de la declaración de Helsinki y de la Asociación Médica Mundial; cada individuo aceptó participar de forma voluntaria, se hizo el proceso de consentimiento informado verbal y de acuerdo con la legislación colombiana, Resolución 8430 de 1993 del Ministerio de salud, este estudio se consideró de riesgo mínimo.
Población y muestra
Participaron hombres y mujeres entre los 18 y 59 años de edad que podían mantener una postura en bipedestación, erguida, sin uso de apoyos, sin enfermedades que alteran la funcionalidad de la extremidad superior. Se excluyeron personas que reportaron tener enfermedades autoinmunes, mujeres en estado de embarazo o con antecedentes de hospitalización de más de 3 días en los últimos 6 meses.
El cálculo de tamaño de muestra se hizo de acuerdo con el estadístico de Lin (9), con una precisión esperada de 0,995, una pérdida de precisión de 0,01, cambio de ubicación por desviación estándar de 0,125 y un cambio de escala del 0,9; con lo anterior se obtuvo un n=20, el cual se utilizó para el tamaño muestral de cada subgrupo a analizar: dos grupos de edad (18-39 y 40-59) y dos grupos de sexo (hombres y mujeres), para un tamaño de muestra total de 80 personas.
El muestreo de los participantes fue a conveniencia, convocándolos en los lugares públicos de la universidad hasta completar la cantidad mínima de sujetos en cada subgrupo de análisis.
Mediciones
Se obtuvo información demográfica (sexo, edad y ocupación) y del estado de salud (comorbilidades, índice de masa corporal y actividad física) mediante entrevista estructurada de forma verbal. También se calculó el Índice de Masa Corporal (IMC).
Los equipos utilizados fueron: a) dinamómetro hidráulico análogo modelo Jamar (modelo J00105 Lafayette Instrument Company. USA. Capacidad de 90 kg y peso de 727g), b) dinamómetro mecánico digital Camry (modelo EH101 Zhongshan Camry Electronic Co. Ltd. China. Capacidad de 90 kg y peso de 356 g). A cada dispositivo se le verificó la calibración antes y después del estudio, mediante la aplicación gradual de pesos estandarizados; los dinamómetros se suspendieron en un soporte y las masas se aplicaron directamente en el centro de sus mangos.
La medición de la fuerza de agarre se hizo en la mano dominante, con cada dinamómetro y por triplicado (10). Cada participante inició con un dinamómetro asignado al azar por tabla de números aleatorios generada en computador y luego se alternaron los equipos hasta completar las tres mediciones por cada dinamómetro, entre cada medición se hizo un descanso de 1 minuto con el fin de minimizar el efecto del cansancio muscular.
La postura para la medición de la fuerza de agarre fue la misma para ambos dinamómetros: de pie, con las piernas estiradas y soportando el peso de forma equilibrada en ambos pies, lo pies abiertos al ancho de los hombros, hombro en aducción y neutralmente girado, el codo flexionado a 90°, el antebrazo en posición neutra, la muñeca entre 0° y 30° de dorsiflexión y entre 0° y 15° de desviación cubital. El dinamómetro Jamar utilizó la segunda posición de la manija y el Camry la tercera, asegurando una longitud de agarre similar entre los equipos. La motivación o estímulo verbal al momento de la medición de la fuerza se hizo de acuerdo con Mathiowetz et al (11).
Análisis estadístico
La descripción de las variables de sexo, ocupación, diagnósticos, actividad física, mano dominante y dinamómetro de arranque se hicieron por medio de frecuencias y porcentajes, y para las variables de edad, IMC y fuerza de agarre se utilizaron promedios y desviaciones estándar (DE). Para el análisis estadístico de las variables de peso, talla, IMC y fuerza de agarre de cada equipo, se utilizó el promedio de las tres mediciones. Todos los análisis se hicieron por subgrupos según el sexo y el grupo de edad (18-39 y 40-59 años).
Para la correlación entre los equipos y de cada equipo con las variables de peso, talla, IMC y edad se utilizó el estadístico rho, asumiendo como significativo un valor p < 0,05.
Para cuantificar la concordancia-conformidad entre los dinamómetros se utilizó el estadístico coeficiente de correlación concordancia de Lin (CCC) (asumiendo como significativo un IC 95 % del CCC > 0,9) y los gráficos de Bland-Altman. La base de datos se construyó en Excel y el análisis estadístico se hizo en STATA 12.0 licenciado para la Universidad El Bosque.
Resultados
Participaron 90 personas, edad media de 36,4 años (DE 12,7), 55,5 % de los participantes tenían menos de 40 años y 54,5 % fueron mujeres. La mayoría de los participantes eran docentes u oficinistas. En cuanto al estado de salud, la hipertensión, la diabetes y las enfermedades tipo gastritis fueron las enfermedades de mayor prevalencia. El promedio de IMC estuvo dentro de la normalidad y en cuanto a actividad física, el 54,4 % de la población manifestó no realizar ejercicio o actividad física regular en el último mes (Tabla 1).
La verificación de calibración de los dispositivos con pesos estandarizados indicó que los equipos presentaron excelente calibración al inicio y final del estudio. El dinamómetro Jamar presentó un CCC 0,999 (IC 95 % 0,999 a 1,000) y el dinamómetro Camry tenía un CCC 0,998 (IC 95 % 0,995 a 1,000).
Tabla 1. Descripción de la población
|
18 a 39 n = 50 |
40 a 59 n = 40 |
Total n = 90 |
|
|
Sexo: † |
|
|
|
|
Edad, en años ‡ |
26,5 (6,7) |
48,8 (5,6) |
36,4 (12,7) |
|
Ocupación: † |
22 (44) |
0 (0) |
|
|
Comorbilidades: † |
1 (6,2) |
1 (3,7) |
2 (4,6) |
|
IMC, en Kg/m2‡ |
24,4 (3,6) |
25,1 (3,1) |
24,7 (3,4) |
|
Actividad física: † |
|
|
|
|
Horas hobby semana |
4,8 (3,1) |
5,5 (3,9) |
5,1 (3,4) |
† Los valores reportados son frecuencia y porcentaje (%)
‡ Los valores reportados son promedio y desviación estándar (DE)
El 91,1% de la población fue diestra y el 52,2% inició con el dinamómetro Camry; el promedio de la fuerza de agarre con el dinamómetro Jamar fue de 30,6 kg (DE 10,5) y con el dinamómetro Camry fue de 28,9 kg (DE 9,7) (Tabla 2).
Tabla 2. Descripción de la fuerza de agarre
|
|
Hombre |
Mujer |
||||
|
18 a 39 |
40 a 59 |
Total |
18 a 39 |
40 a 59 |
Total |
|
|
Mano dominante:† |
19 (90,5) |
19(95) |
38 (92,7) |
26 (89,7) |
18 (90) |
44 (89,8) |
|
Dinamómetro arranque: † |
11 (52,4) |
8 (40) |
19 (46,3) |
16 (55,2) |
8 (40) |
24 (49) |
|
Fuerza Jamar* |
39,9 (6,9) |
40,4 (7,9) |
40,1 (7,3) |
23,3 (5,2) |
21,8 (2,7) |
22,7 (4,4) |
|
Fuerza Camry* |
37 (6,8) |
38,5 (6,7) |
37,7 (6,7) |
21,6 (4,9) |
21,5 (2,7) |
21,5 (4,1) |
†Los valores reportados son frecuencia y porcentaje (%)
* Los valores reportados son promedio y desviación estándar (DE)
La correlación entre los dos equipos fue alta y significativa en toda la población, por sexo y grupos de edad (rho > 0,8 p< 0,001), a excepción de las mujeres de 40 - 59 años, que presentaron una correlación moderada (rho 0,66 p 0,001).
En el grupo de mujeres de 40 - 59 años, la edad se asoció con la fuerza medida en el dinamómetro Jamar (rho – 0,51 p 0,023) y con el Camry (rho - 0,51 p 0,02). En el grupo de hombres de 40 - 59 años, la talla se asoció a la fuerza medida en el equipo Jamar (rho 0,55 p 0,013) y con el Camry (rho 0,48 p 0,033). En el resto de los análisis por subgrupos, las variables de peso, talla, IMC y edad no mostraron asociación estadísticamente significativa con la fuerza de agarre medida con cualquiera de los dos dinamómetros.
En relación con el acuerdo-conformidad entre los equipos, el CCC fue significativo en toda la población y en el grupo de edad de 40 - 59 (Tabla 3).
En cuanto a las gráficas de Bland-Altman, las diferencias medias entre los dinamómetros fue positiva en todos los subgrupos de análisis y osciló entre 0,3 y 2,9 kg; todos los límites de acuerdo tuvieron valores negativos en el límite inferior y la amplitud de los límites de acuerdo presentaron un rango mínimo de 8,99 kg en el grupo de mujeres de 40 - 59 años y un rango máximo de 16,1 kg en el grupo de hombres de 18 - 39 años (Tabla 4) (Figura 1).
Tabla 3. Coeficientes de correlación concordancia
|
|
CCC |
IC 95 % CCC* |
|
|
Hombres |
18 a 39 |
0,751 |
0,572 – 0,930 |
|
40 a 59 |
0,868 |
0,765 – 0,971 |
|
|
Total |
0,811 |
0,712 – 0,911 |
|
|
Mujeres |
18 a 39 |
0,832 |
0,725 – 0,940 |
|
40 a 59 |
0,635 |
0,360 – 0,909 |
|
|
Total |
0,802 |
0,704 – 0,900 |
|
|
Total |
18 a 39 |
0,922 |
0,881 – 0,962 |
|
40 a 59 |
0,956 |
0,931 – 0,981 |
|
|
Total |
0,938 |
0,914 – 0,962 |
|
* Significancia: > 0,9
CCC: coeficiente de correlación concordancia
Tabla 4. Valores de los gráficos Bland-Altman
|
|
Diferencia |
Límites |
Amplitud |
|
|
Hombres |
18 a 39 |
2,871 |
-5,181 a 10,924 |
16,105 |
|
40 a 59 |
1,945 |
-4,455 a 8,345 |
12,8 |
|
|
Total |
2,420 |
-4,841 a 9,680 |
14,521 |
|
|
Mujeres |
18 a 39 |
1,714 |
-3,120 a 6,548 |
9,668 |
|
40 a 59 |
0,315 |
-4,180 a 4,810 |
8,99 |
|
|
Total |
1, 143 |
-3,703 a 5,989 |
9,692 |
|
|
Total |
18 a 39 |
2,200 |
-4,211 a 8,611 |
12,822 |
|
40 a 59 |
1,130 |
-4,563 a 6,823 |
11,476 |
|
|
Total |
1,724 |
-4,434 a 7,883 |
12,317 |
|
Diferencia media calculada a partir de = kg Jamar- kg Camry

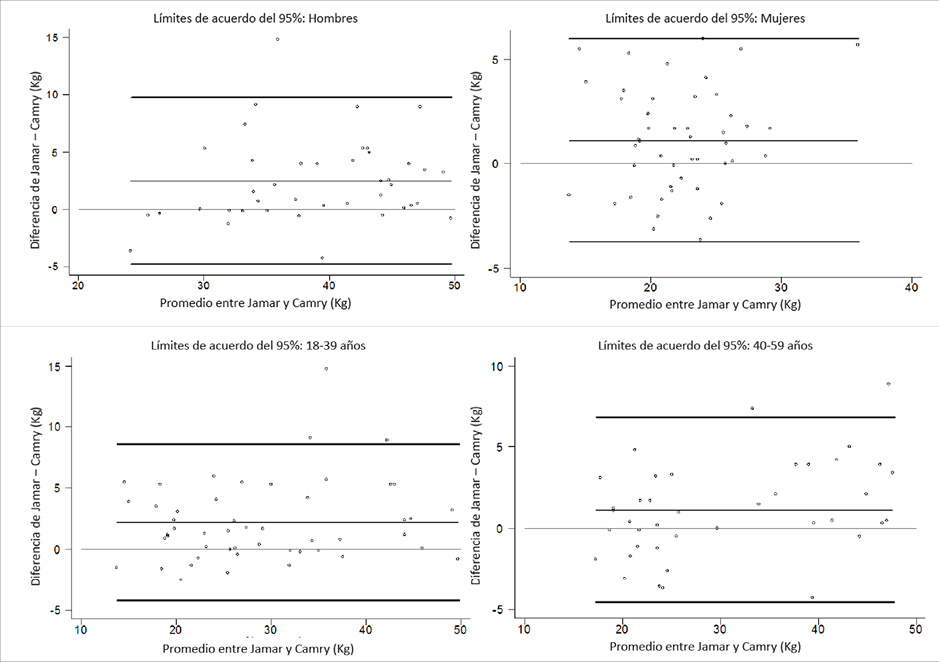

Figura 1. Gráficos de Bland-Altman según sexo y grupos de edad
Discusión de resultados
Éste es el primer estudio que cuantifica la concordancia de un dinamómetro para población colombiana, comparando la concordancia-conformidad del dinamómetro Camry con el de referencia o gold standard Jamar.
Al describir la concordancia de los dinamómetros, se encontraron valores de CCC significativos a nivel poblacional pero no en los subgrupos, lo que permite inferir que factores como la edad y el sexo son variables de confusión al momento de la validación de equipos de dinamometría de mano.
La falta de acuerdo entre los instrumentos puede deberse a tres factores que difieren entre los equipos: 1) la ergonomía de las manijas de agarre (manija lisa en el Jamar y manija con hendiduras en forma de dedos en el Camry); 2.) el mecanismo de transmisión para medir la fuerza de prensión (hidráulica en el Jamar y mecánica en el Camry); 3) el peso de los equipos (el Camry es más liviano).
Respecto a la ergonomía de las manijas y el peso de los equipos, los participantes manifestaron que el Jamar era más pesado y dieron otras apreciaciones sobre el confort al momento de sujetar los dinamómetros, sin embargo, no se midieron dichas observaciones y por tanto, se recomienda siempre medir el confort en futuras investigaciones.
En relación con las diferencias entre las manijas de los equipos y aunado al esfuerzo requerido para maniobrar el peso de un equipo en una posición determinada, estamos de acuerdo con Amaral et al.(8) en que la forma de las manijas configuran la posición de las articulaciones de la mano y por ende se provoca un esfuerzo diferente para cada modelo.
En cuanto al mecanismo de transmisión, equipos hidráulicos podrían ser intercambiados con el Jamar, como sucedió en el estudio de Mathiowetz (12) con el dinamómetro hidráulico Rolyan; investigaciones con equipos no hidráulicos han concluido que dichos instrumentos no son intercambiables con el Jamar; sin embargo, algunos manifestaron que sí podrían prestar utilidad en acciones de seguimiento y monitoreo de pacientes, como fue el caso de Hogrel (13) y como podría ser el caso del presente estudio.
En razón a lo anterior, al comparar los resultados de los gráficos de Bland-Altman con estudios previos que compararon el Jamar con otros equipos diferentes al Camry, podríamos decir que nuestra diferencia media entre los dinamómetros es pequeña y los límites de acuerdo son estrechos, lo que permite pensar que el dinamómetro Camry es adecuado para ser utilizado en situaciones específicas como el seguimiento o monitoreo de pacientes, lo cual es similar a lo postulado por Hogrel (13) para el dinamómetro MyoGrip, quien encontró respecto al Jamar una diferencia media de 4,12 kg y límites de acuerdo de - 4,13 a 12,37 kg, que son valores cercanos a los del presente estudio.
Aunado a lo anterior y a manera de ejemplo de diferencias medias altas y límites de acuerdo amplios que llevaron a concluir que los equipos no son intercambiables con el Jamar, están los estudios de Massy et al. y Amaral et al.; Massy et al. (14) compararon el dinamómetro Grippit con el Jamar y encontraron que la diferencia media fue de 22 N y los límites de acuerdo entre -86 a 129 N. Amaral et al. (8) encontraron una diferencia media entre el Jamar y el dinamómetro Takey de 17 kg y límites de acuerdo entre -10 a 44,8 kg.
Teniendo en cuenta que los dinamómetros Jamar y Camry difieren en ergonomía y peso, se espera que en próximas investigaciones se replique este estudio en población geriátrica y en ámbitos hospitalarios, ya que el dinamómetro Camry podría ser de utilidad en la práctica médica por su menor peso y reporte de valores cercanos a los del Jamar.
Conclusiones
El dinamómetro Camry no puede ser intercambiado por el dinamómetro Jamar, lo que impide su uso en la investigación biomédica y comparar sus resultados con los valores normativos o de referencia elaborados con el dinamómetro Jamar. Sin embargo, el dinamómetro Camry podría ser adecuado para hacer monitoreo de pacientes, especialmente adultos mayores y hospitalizados, al ser de menor peso y con ergonomía diferente al Jamar, para lo cual se requieren estudios que incluyan dichos grupos poblacionales.
